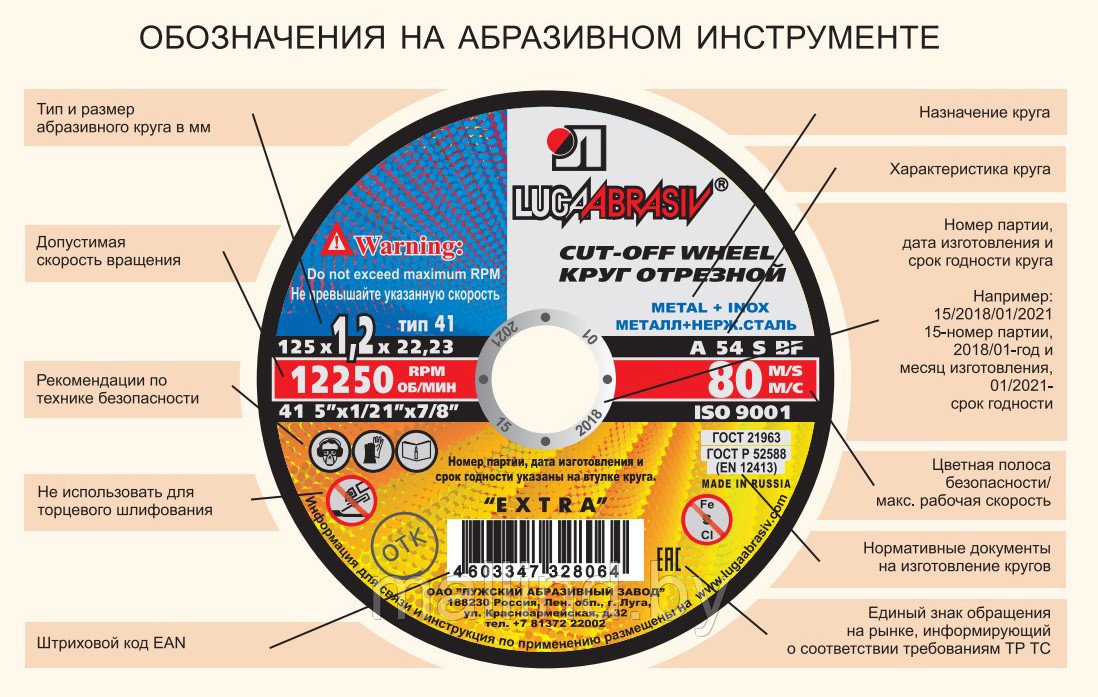

Маркировка абразивных кругов
Система маркировки абразивного инструмента
D T H 3 150x16x32 14A 40 K 6 V 50 2 1 2 3 4 5 6 7 8 9|
1. ТИП |
|
КРУГИ |
| 1-прямой профиль |
| 2-кольцевые |
| 3-конический профиль |
| 4-с двусторонним коническим профилем |
| 5-с выточкой |
| 6-чашечные цилиндрические |
| 7, 8, 9-с двусторонней выточкой |
| 10-с двусторонней выточкой и ступицей |
| 11-чашечные конические |
| 12-тарельчатые плоские |
| 14-тарельчатые |
| 20-с односторонней конической выточкой |
| 21-с двусторонней конической выточкой |
| 23-с конической и цилиндрической выточками с одной стороны |
| 27-с утопленным центром |
| 35-прямого профиля, работающий торцом |
| 36, 37, 40-с запрессованными крепежными элементами |
| 38-с односторонней ступицей, работающий торцом |
|
2. РАЗМЕРЫ КРУГА |
| D — наружный диаметр |
| T — высота |
| H — диаметр отверстия |
|
3. ШЛИФМАТЕРИАЛ |
|
|
14А (A) |
ЭЛЕКТРОКОРУНД НОРМАЛЬНЫЙ |
|
25А (WA) |
ЭЛЕКТРОКОРУНД БЕЛЫЙ |
|
38А (ZK) |
ЭЛЕКТРОКОРУНД ЦИРКОНИЕВЫЙ |
|
53С, 54C (C) |
КАРБИД КРЕМНИЯ ЧЕРНЫЙ |
|
63C,64С(GC) |
КАРБИД КРЕМНИЯ ЗЕЛЕНЫЙ |
|
4. ЗЕРНИСТОСТЬ |
|||
|
ШЛИФЗЕРНО |
|||
|
ГОСТ |
|
ГОСТ |
|
|
F10 |
200 |
F36 |
50 |
|
F12 |
160 |
F40 |
40 |
|
F14 |
160 |
F46 |
40 |
|
F16 |
160/125 |
F54 |
32 |
|
F20 |
100 |
F60 |
25 |
|
F22 |
80 |
F70 |
20 |
|
F24 |
80 |
F80 |
20 |
|
F30 |
(63) |
F90 |
16 |
|
5. ТВЕРДОСТЬ |
||
|
F, G (BM1, BM2) |
ВЕСЬМА МЯГКИЕ |
|
|
H, I, J (M1, M2, M3) |
МЯГКИЕ |
|
|
K, L (CM1, CM2) |
СРЕДНЕМЯГКИЕ |
|
|
M, N (C1, C2) |
СРЕДНИЕ |
|
|
O, P, Q (CT1, CT2, CT3) |
СРЕДНЕТВЕРДЫЕ |
|
|
R, S (T1, T2) |
ТВЕРДЫЕ |
|
|
T (BT) |
ВЕСЬМА ТВЕРДЫЕ |
|
|
V (ВТ) |
ЧРЕЗВЫЧАЙНО ТВЕРДЫЕ |
|
|
6.СТРУКТУРА |
||
|
1-2-3-4 |
Закрытая |
|
|
5-6-7 |
Средняя |
|
|
8-9010 |
Открытая |
|
|
11-12-13 |
Высокопористая |
|
|
7. СВЯЗКА |
||
|
V (К) |
КЕРАМИЧЕСКАЯ |
|
|
B (Б) |
БАКЕЛИТОВАЯ |
|
|
BF (БУ) |
БАКЕЛИТОВАЯ С НАЛИЧИЕМ |
|
|
B4 (Б4 ) |
БАКЕЛИТОВАЯ С ГРАФИТОВЫМ |
|
|
8. РАБОЧАЯ СКОРОСТЬ, м/с |
|
20; 25; 32; 35; 40; 50; 63; 80; 100 |
|
9. КЛАСС ТОЧНОСТИ |
|
А; AA |
