Обозначения электродов

Условные обозначения электродов составляются в соответствии с требованиями государственных стандартов (ГОСТ ) на электроды.


ГОСТ 9466-75«Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация, размеры и общие технические требования».


ГОСТ 9467-75«Электроды покрытые для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы».


ГОСТ 10051-75«Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами. Типы».


ГОСТ 10052-75«Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы».


Условное обозначение электродов предоставляют сведения об их основных свойствах, то есть, дают характеристику каждой марке.

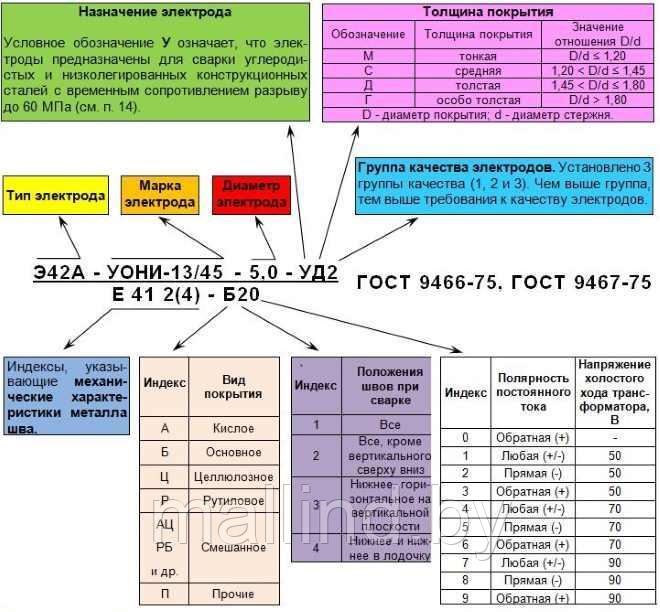

Схема структуры условного обозначения электродов





Соответственно каждой цифре даются следующие параметры электрода:

• 1 — тип;
• 2 — марка;
• 3 – диаметр в мм;
• 4 — обозначение назначения электродов;
• 5 — обозначение толщины покрытия;
• 6 — группа индексов, указывающих характеристики наплавленного металла и металла шва по ГОСТ 9467-75, ГОСТ 10051-75 или ГОСТ 10052-75;
• 7 — обозначение вида покрытия;
• 8 — обозначение допустимых пространственных положений сварки или наплавки;
• 9 — обозначение рода тока, полярности, номинального напряжения холостого хода источника переменного тока.
• 10-обозначение настоящего стандарта
• 11- обозначение стандарта на типы электродов

Условное обозначение положения сварки
